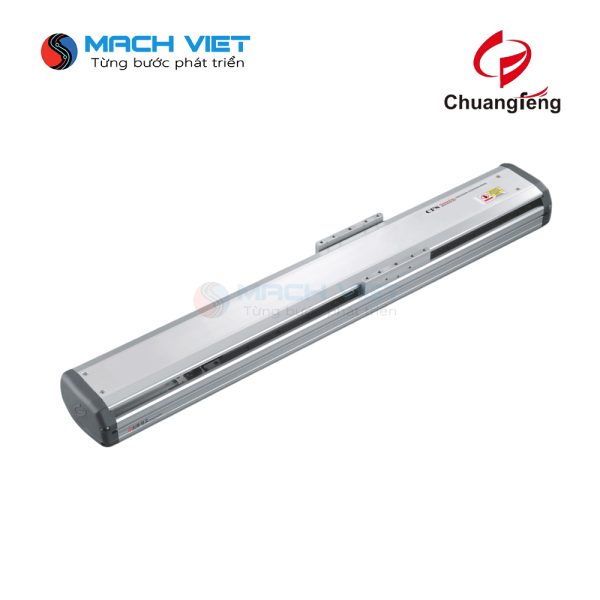

Robot đơn trục tích hợp Vít me bi nửa kín CFS14

Mô tả

1. Tổng quan sản phẩm

CFS14 là dòng robot đơn trục (Linear Module) truyền động bằng Vít me bi (Ball Screw) với chiều rộng thân máy 140mm. Thiết kế nửa kín (Semi-closed) mang lại cấu trúc gọn gàng, giúp bảo vệ các bộ phận chuyển động từ hai bên nhưng vẫn giữ phần mặt trên thông thoáng để tối ưu hóa việc tản nhiệt và bảo dưỡng.

2. Thông số kỹ thuật chính

• Chiều rộng thân (Body Width): 140 mm.

• Kiểu truyền động: Vít me bi (Ball Screw) chính xác cao.

• Độ lặp lại (Repeatability): ±0.02 mm.

• Hành trình tối đa (Max Stroke): Lên đến 1250 mm (có thể tùy chỉnh).

• Tốc độ tối đa (Max Speed): Khoảng 800 – 1000 mm/s (tùy thuộc vào bước vít).

• Tải trọng định mức (Payload):

  • Tải ngang: Tối đa ~80 kg – 100 kg.

  • Tải dọc (Trục Z): Tối đa ~30 kg – 40 kg.

• Bước vít (Lead): Các tùy chọn phổ biến: 5mm, 10mm, 20mm.

3. Đặc điểm thiết kế nổi bật

• Độ cứng vững cao: Với thân nhôm bản rộng 140mm, CFS14 có khả năng chống mô-men xoắn và mô-men uốn cực tốt, đảm bảo độ ổn định ngay cả khi hoạt động với tải trọng nặng hoặc di chuyển ở tốc độ cao.

• Thiết kế nửa kín (Semi-closed): Giúp người vận hành dễ dàng quan sát trạng thái của vít me bi và ray dẫn hướng. Việc tra dầu mỡ định kỳ được thực hiện trực tiếp mà không cần tháo dỡ các tấm che chắn phức tạp, giúp giảm thời gian dừng máy (downtime).

• Hệ thống dẫn hướng chất lượng: Tích hợp ray dẫn hướng tuyến tính bản lớn, giúp chuyển động mượt mà, giảm ma sát và kéo dài tuổi thọ thiết bị.

• Tính linh hoạt cao: Thân nhôm được thiết kế với các rãnh kỹ thuật tiêu chuẩn, cho phép lắp đặt linh hoạt các cảm biến hành trình, xích dẫn cáp và các bộ gá kết nối đa trục.

4. Ứng dụng phổ biến

CFS14 là lựa chọn hàng đầu cho các hệ thống tự động hóa công nghiệp:

• Máy gia công cơ khí: Dùng làm trục di chuyển cho các đầu khoan, đầu bắt vít hoặc máy cắt nhẹ.

• Hệ thống Pick & Place: Gắp nhả các linh kiện điện tử, phụ tùng ô tô có khối lượng trung bình.

• Thiết bị kiểm tra & Đo lường: Di chuyển hệ thống camera hoặc đầu dò trên hành trình dài với độ ổn định cao.

• Trục Z hạng nặng: Nhờ khả năng tải dọc lên tới 40kg, CFS14 thường được dùng làm trục đứng trong các hệ thống robot Cartesian (X-Y-Z).

5. Khả năng tích hợp

• Động cơ: Thường kết hợp với Servo Motor công suất từ 400W đến 750W.

• Kiểu lắp: Hỗ trợ lắp motor trực tiếp (Inline) hoặc lắp song song (Side-mount) qua bộ truyền đai răng để tối ưu hóa không gian lắp đặt.

• An toàn: Có thể tích hợp phanh điện từ (Brake) để đảm bảo an toàn cho ứng dụng trục đứng khi xảy ra sự cố mất điện.

6. Tải xuống tài liệu 2D

CFS14
