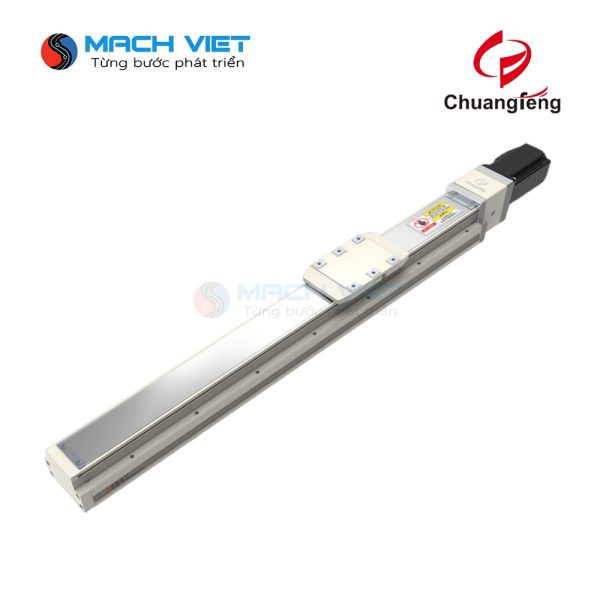

Robot đơn trục tích hợp tuyến tính CFG8

Mô tả

1. Tổng quan sản phẩm

Dòng CFG8 là module chuyển động tuyến tính có chiều rộng thân 80mm, sử dụng vít me bi cấp chính xác kết hợp với hệ thống dẫn hướng tích hợp thẳng vào thân nhôm. Với kích thước này, CFG8 là sự lựa chọn “vàng” cho các ứng dụng cần độ ổn định cao, hành trình dài và khả năng chịu tải trọng trung bình trong các nhà máy sản xuất công nghiệp.

2. Thông số kỹ thuật chính

• Chiều rộng thân (Body Width): 80 mm.

• Độ lặp lại (Repeatability): ±0.01 mm.

• Bước vít me bi (Ball Screw Lead): 5mm, 10mm, 20mm.

• Hành trình hiệu dụng (Stroke): 50mm – 1050mm.

• Tốc độ tối đa (Max Speed): Lên đến 1000 mm/s (tùy thuộc vào bước vít).

• Tải trọng tối đa (Max Payload):

  • Nằm ngang (Horizontal): 40 kg – 50 kg.

  • Thẳng đứng (Vertical): 10 kg – 15 kg.

• Động cơ tương thích: Thường kết hợp với Servo Motor 200W hoặc 400W.

3. Đặc điểm nổi bật

• Độ cứng vững vượt trội: Với bề ngang 80mm và cấu trúc nhôm định hình dày, CFG8 có khả năng chống uốn và chống xoắn cực tốt ngay cả khi hoạt động ở hành trình dài hơn 1 mét.

• Thiết kế tích hợp thông minh: Rãnh dẫn hướng nằm bên trong thân máy giúp giảm thiểu sai số lắp ráp, đồng thời tạo ra một ngoại hình gọn gàng, chuyên nghiệp cho máy móc.

• Chống ô nhiễm môi trường: Thiết kế kín (thường đi kèm tấm che bụi bằng thép) giúp ngăn chặn phoi, bụi và dầu mỡ từ môi trường bên ngoài lọt vào hệ thống vít me và con trượt.

• Hiệu suất ổn định: Vít me bi cấp C7 và hệ thống bi hồi chuyển giúp robot vận hành liên tục 24/7 với độ mòn thấp và độ chính xác không đổi theo thời gian.

4. Ứng dụng phổ biến

Nhờ sự linh hoạt và tải trọng tốt, CFG8 được ứng dụng rộng rãi trong:

• Hệ thống phân loại sản phẩm: Di chuyển cánh tay gắp trên băng tải.

• Máy đóng gói tự động: Thực hiện các thao tác đẩy, kéo hoặc nâng hạ trong quy trình đóng thùng.

• Thiết bị phun sơn/phun keo: Di chuyển đầu phun theo quỹ đạo chính xác trên bề mặt sản phẩm lớn.

• Hệ thống trục XY/XYZ: Thường được dùng làm trục cơ sở (trục X hoặc Y) cho các robot tọa độ Cartesian.

5. Lợi ích đầu tư

• Tiết kiệm không gian: Nhỏ gọn hơn các hệ thống dùng nhôm định hình rời kết hợp với ray trượt ngoài.

• Dễ dàng tích hợp: Tương thích với hầu hết các hãng PLC và Driver động cơ phổ biến trên thị trường.

• Bảo trì thấp: Chu kỳ tra dầu dài, cấu trúc bền bỉ giúp giảm chi phí dừng máy.

6. Tải xuống tài liệu 2D

CFG8
