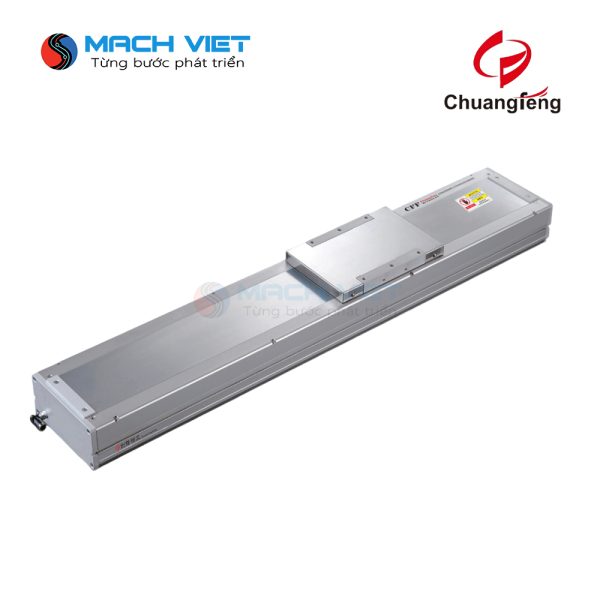

Robot đơn trục tích hợp Vít me bi kín CFF17

Mô tả

1. Tổng quan sản phẩm

CFF17 là dòng robot đơn trục cao cấp nhất trong hệ sinh thái vít me bi của CFMotion với chiều rộng thân máy lên tới 170mm. Sản phẩm được thiết kế theo cấu trúc kín hoàn toàn (Fully Closed), sử dụng lớp bảo vệ bằng dải thép không gỉ cường độ cao. Đây là thiết bị lý tưởng cho các bài toán tự động hóa hạng nặng yêu cầu độ chính xác định vị ở mức micromet.

2. Thông số kỹ thuật ấn tượng

• Chiều rộng thân (Body Width): 170 mm.

• Kiểu truyền động: Vít me bi (Ball Screw) đường kính lớn, cấp chính xác cao.

• Độ lặp lại (Repeatability): ±0.01 mm.

• Hành trình (Stroke):

  • Tiêu chuẩn: Tối đa khoảng 1250 mm.

  • (Dòng vít me thường giới hạn hành trình ngắn hơn dây đai để đảm bảo độ chính xác và tránh rung ở tốc độ cao).

• Khả năng tải trọng (Payload):

  • Tải ngang: Tối đa có thể lên tới 100 – 120 kg.

  • Tải dọc (Trục Z): Tối đa khoảng 40 – 50 kg.

• Tốc độ tối đa: Tùy thuộc vào bước vít (thường đạt mức 800 – 1000 mm/s).

• Bước vít (Lead): Có nhiều tùy chọn như 5mm, 10mm, 20mm để tối ưu giữa lực đẩy và tốc độ.

3. Đặc điểm nổi bật

• Độ cứng vững siêu hạng: Với bề rộng thân 170mm, CFF17 cung cấp khả năng chống mô-men xoắn (Pitch, Roll, Yaw) cực tốt, giúp vận hành mượt mà ngay cả khi mang tải trọng cồng kềnh hoặc tâm tải lệch xa trục.

• Bảo vệ toàn diện: Thiết kế kín hoàn toàn giúp ngăn chặn bụi bẩn, phoi kim loại hoặc các vật thể lạ xâm nhập vào bên trong. Điều này bảo vệ tối đa cho vít me bi và ray dẫn hướng, giúp máy hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

• Lực đẩy mạnh mẽ: Nhờ sử dụng vít me bi đường kính lớn, CFF17 có thể tạo ra lực đẩy tuyến tính rất lớn, phù hợp cho các ứng dụng ép, nén hoặc nâng hạ vật nặng.

• Vận hành chính xác & Yên tĩnh: Quy trình gia công chính xác giúp giảm thiểu ma sát, tăng hiệu suất truyền động và giảm tiếng ồn khi máy hoạt động ở cường độ cao.

4. Ứng dụng trọng điểm

CFF17 là sự lựa chọn số 1 cho các hệ thống tự động hóa hạng nặng:

• Máy gia công công nghiệp: Máy khoan, máy phay CNC, máy hàn laser yêu cầu độ chính xác cực cao trên phôi lớn.

• Trục Z cho hệ thống Robot Gantry: Nhờ khả năng tải dọc lớn và độ chính xác lặp lại hoàn hảo, CFF17 rất được tin dùng làm trục đứng cho các robot bốc xếp khối pin, linh kiện đúc ô tô.

• Ngành sản xuất màn hình & Bán dẫn: Hoạt động tốt trong môi trường sạch, không gây phát tán bụi bẩn nhờ lớp vỏ kín.

• Thiết bị thử nghiệm & Đo lường: Sử dụng làm bàn sa bàn chính xác để kiểm tra chất lượng sản phẩm quy mô lớn.

5. Tùy chọn tích hợp

• Động cơ: Thường đi kèm với Servo Motor công suất từ 750W đến 1500W.

• Phanh an toàn: Luôn được khuyến nghị lắp phanh điện từ khi sử dụng cho ứng dụng trục đứng để tránh rơi tải khi mất điện.

• Phụ kiện đi kèm: Các rãnh lắp cảm biến tiêu chuẩn, bộ gá motor đa dạng (Inline hoặc Side-mount) và các lỗ định vị dễ dàng tích hợp vào khung máy.

6. Tải xuống tài liệu 2D

CFF17
