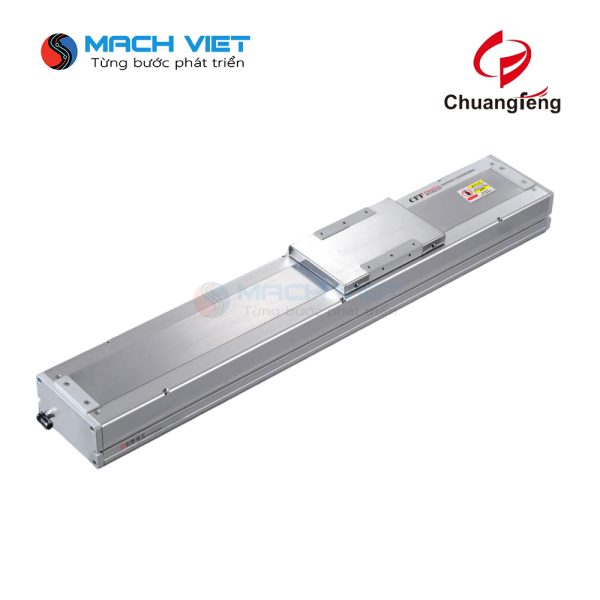

Robot đơn trục tích hợp Vít me bi kín CFF12

Mô tả

1. Tổng quan sản phẩm

CFF12 là mẫu robot đơn trục truyền động bằng vít me bi (Ball Screw) với thiết kế kín hoàn toàn (Fully Closed). Điểm nổi bật của CFF12 so với dòng CFF10 là thân máy rộng hơn (120mm), cho phép lắp đặt vít me bi đường kính lớn hơn và hệ thống ray dẫn hướng chịu tải nặng hơn, giúp tăng cường độ ổn định khi vận hành.

2. Thông số kỹ thuật chính

• Chiều rộng thân (Body Width): 120 mm.

• Kiểu truyền động: Vít me bi (Ball Screw) chính xác cao (C7/C5).

• Độ lặp lại (Repeatability): ±0.01 mm – ±0.02 mm.

• Hành trình tối đa (Max Stroke): Lên đến 1250 mm (tùy thuộc vào tốc độ yêu cầu để tránh hiện tượng vung trục).

• Tốc độ tối đa (Max Speed): Lên đến 1000 mm/s (tốc độ tỷ lệ nghịch với hành trình và tỷ lệ thuận với bước vít).

• Tải trọng định mức (Payload):

  • Tải ngang: Tối đa ~60 kg.

  • Tải dọc (Trục Z): Tối đa ~25 kg.

• Bước vít (Lead): Thường có các tùy chọn 5mm, 10mm, 20mm.

3. Đặc điểm thiết kế nổi bật

• Cấu trúc kín bụi tuyệt đối: Thân máy được che phủ bởi dải thép không gỉ đặc biệt, giúp ngăn chặn bụi bẩn, phôi cắt hoặc chất lỏng bắn vào bên trong hệ thống truyền động. Đồng thời, giữ cho mỡ bôi trơn không bị văng ra ngoài, duy trì môi trường làm việc sạch sẽ.

• Độ cứng vững cao: Với bề rộng 120mm, CFF12 có khả năng chịu momen lực (pitching, yawing, rolling) tốt hơn các dòng nhỏ, giúp đầu công tác không bị rung khi di chuyển tải trọng lớn.

• Vận hành êm ái: Công nghệ gia công vít me bi tiên tiến của CFMotion giúp giảm thiểu ma sát và tiếng ồn, ngay cả khi hoạt động ở cường độ cao.

• Độ bền vượt trội: Các linh kiện bên trong được bảo vệ tối đa, giúp kéo dài chu kỳ bảo trì và tuổi thọ sản phẩm.

4. Ứng dụng tiêu biểu

Nhờ độ chính xác và tính sạch sẽ, CFF12 được ứng dụng rộng rãi trong:

• Công nghệ bán dẫn và điện tử: Lắp ráp bản mạch, kiểm tra chip, đóng gói linh kiện chính xác.

• Trục Z cho robot công nghiệp: Nhờ cơ cấu vít me có khả năng tự hãm tốt và tải trọng dọc cao, CFF12 rất được ưa chuộng làm trục đứng cho các hệ thống Pick & Place.

• Thiết bị y tế & Phòng sạch: Sử dụng trong các phòng thí nghiệm hoặc dây chuyền sản xuất thuốc, thực phẩm yêu cầu tiêu chuẩn vệ sinh khắt khe.

• Máy công cụ chính xác: Máy khoan lỗ nhỏ, máy bắt vít tự động, máy hàn laser.

5. Khả năng tùy biến & Lắp đặt

• Động cơ: Phù hợp nhất với các dòng Servo Motor công suất 400W hoặc 750W.

• Phanh (Brake): Khuyến nghị lắp thêm phanh điện từ khi sử dụng cho ứng dụng trục đứng để đảm bảo an toàn khi mất điện.

• Cảm biến: Hỗ trợ đầy đủ các rãnh tích hợp cảm biến từ hoặc cảm biến quang cho vị trí Home và giới hạn hành trình.

6. Tải xuống tài liệu 2D

CFF12
