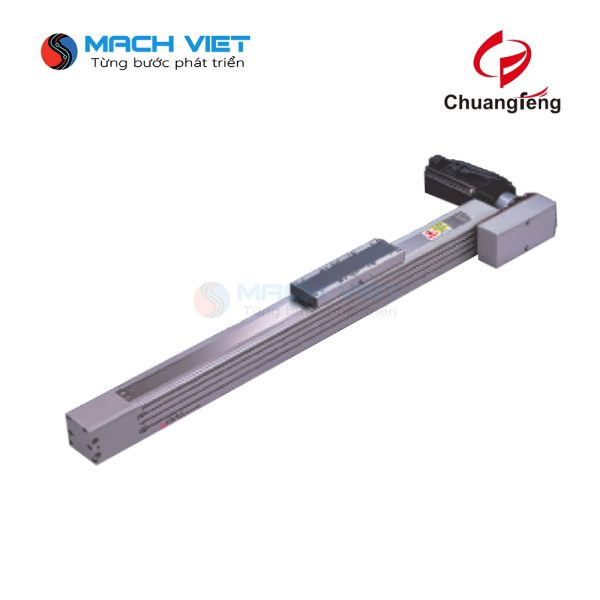

Robot đơn trục tích hợp dây đai CFB65

Mô tả

Robot đơn trục tích hợp dây đai CFB65 (Europe Type Belt Actuator) từ CF Motion. Đây là phiên bản nhỏ gọn nhất trong dòng CFB, được thiết kế theo tiêu chuẩn châu Âu với sự chú trọng vào độ bền và tính thẩm mỹ cao.

1. Tổng quan sản phẩm

Dòng CFB65 là một giải pháp truyền động tịnh tiến tốc độ cao, sử dụng dây đai răng tích hợp trong thân nhôm định hình cứng cáp. Với thiết kế nhỏ gọn (độ rộng thân 65mm), sản phẩm này là sự lựa chọn tối ưu cho các hệ thống máy móc cần sự tinh gọn nhưng vẫn đảm bảo khả năng vận hành bền bỉ trên hành trình dài.

2. Thông số kỹ thuật chi tiết

Các thông số dưới đây đặc trưng cho hiệu suất của model CFB65:

• Model: CFB65

• Kiểu truyền động: Dây đai răng (Toothed Belt Drive)

• Độ chính xác lặp lại (Repeatability): ± 0.05 mm

• Tốc độ tối đa (Max Speed): Lên đến 3000 mm/s

• Tải trọng tối đa (Max Payload):

  • Nằm ngang: 15 kg

  • Thẳng đứng: 5 kg (Cần lắp thêm motor có phanh)

• Hành trình hiệu dụng (Effective Stroke): Tối đa 2500mm – 3500mm (tùy chỉnh linh hoạt).

• Chiều rộng thân: 65 mm

3. Đặc điểm nổi bật

• Thiết kế chuẩn Châu Âu: Thân nhôm được anode hóa màu sáng bạc, thiết kế vuông vức, tinh tế, giúp bảo vệ tối đa các bộ phận cơ khí bên trong và dễ dàng lắp đặt vào khung máy.

• Hoạt động ổn định ở tốc độ cao: Hệ thống dây đai được thiết kế đặc biệt để giảm thiểu độ rung và tiếng ồn, cho phép robot duy trì hiệu suất làm việc liên tục (high duty cycle).

• Chống bụi bẩn tốt: Được trang bị dải che bảo vệ (cover strip) giúp hạn chế bụi công nghiệp, mạt kim loại xâm nhập vào ray dẫn hướng, kéo dài tuổi thọ sản phẩm.

• Tính linh động cao: Trọng lượng thân máy nhẹ nhưng kết cấu cực kỳ vững chắc nhờ hệ thống ray trượt vuông (Linear Guide) đơn tích hợp bên trong.

4. Ứng dụng phổ biến

CFB65 thường được ứng dụng trong các môi trường yêu cầu sự chính xác vừa phải nhưng tốc độ cao:

• Hệ thống đưa đón phôi: Cấp phôi tự động cho máy CNC hoặc máy ép nhựa.

• Máy quét hình ảnh (Scanning): Di chuyển đầu đọc hoặc cảm biến để kiểm tra bề mặt sản phẩm.

• Ngành thực phẩm & Dược phẩm: Đóng gói, dán nhãn hoặc chia chọn sản phẩm nhẹ trên băng tải.

• Giáo dục & Lab: Sử dụng trong các mô hình robot giảng dạy hoặc thiết bị thí nghiệm tự động.

5. Tùy chọn lắp đặt động cơ

• Động cơ phù hợp: Servo 100W – 200W hoặc Bước (Stepper) NEMA 23.

• Hướng lắp: Có thể lắp trực tiếp (Inline) hoặc qua bộ truyền giảm tốc (Pulley/Gearbox) để tăng momen xoắn tùy theo không gian lắp đặt.

6. Tải xuống tài liệu 2D

CFB65
