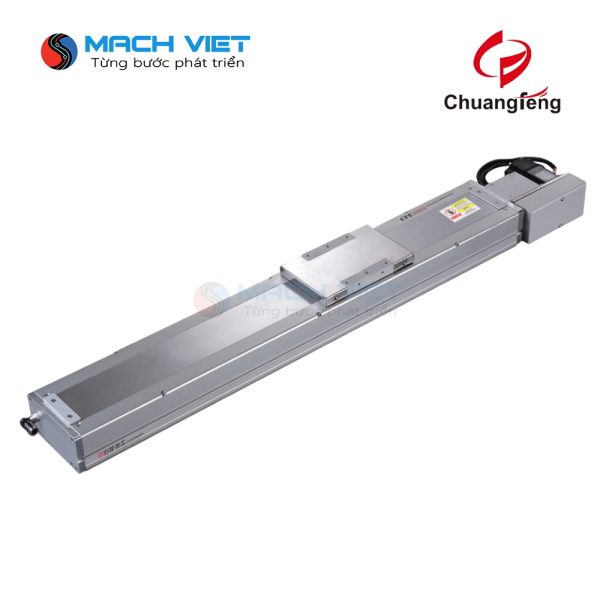

Robot đơn trục tích hợp dây đai kín CFE14

Mô tả

1. Giới thiệu chung

CFE14 là dòng robot đơn trục (Linear Module) sử dụng hệ thống truyền động bằng dây đai (Belt Drive) với thiết kế kín hoàn toàn (Fully-sealed). Đây là phiên bản có kích thước thân lớn hơn so với CFE10, mang lại khả năng chịu tải vượt trội và độ cứng vững cao, chuyên dùng cho các ứng dụng đòi hỏi hành trình dài, tốc độ cực nhanh và hoạt động trong môi trường nhạy cảm với bụi bẩn.

2. Đặc điểm nổi bật

• Cấu trúc bảo vệ tối ưu: Thân máy được bao phủ bởi dải thép không gỉ (Stainless steel strip) chống bụi và dầu mỡ. Thiết kế này giúp bảo vệ các linh kiện truyền động bên trong, đồng thời ngăn chặn việc phát tán bụi ra bên ngoài, đạt tiêu chuẩn cho các môi trường phòng sạch.

• Hiệu suất tốc độ cao: Nhờ cơ chế dây đai, CFE14 cho phép đạt vận tốc di chuyển lớn hơn nhiều so với dòng vít me, giúp tối ưu hóa thời gian chu kỳ (cycle time) trong sản xuất.

• Hành trình siêu dài: Khả năng mở rộng hành trình lên đến vài mét mà vẫn duy trì được sự ổn định, không bị giới hạn bởi hiện tượng rung lắc ở tốc độ cao như các trục vít dài.

• Độ ồn thấp & Vận hành êm: Hệ thống ray dẫn hướng tuyến tính và dây đai được tinh chỉnh để giảm thiểu ma sát và tiếng ồn.

3. Thông số kỹ thuật chi tiết

• Chiều rộng thân (Base width): 140 mm.

• Kiểu truyền động: Dây đai răng cường lực (High-performance Timing Belt).

• Độ lặp lại (Repeatability): ±0.04 mm.

• Tốc độ tối đa: Có thể lên tới 2000mm/s – 4000mm/s (tùy thuộc vào công suất motor và tải trọng).

• Hành trình (Stroke): Tối đa có thể đạt 3500mm – 4000mm hoặc hơn theo yêu cầu tùy chỉnh.

• Tải trọng tối đa:

  • Tải ngang: Lên đến 50kg – 60kg.

  • Tải đứng: Tùy chọn (Thường khuyến nghị dùng dòng vít me cho tải đứng, nhưng CFE14 vẫn có thể đáp ứng tải nhẹ với phanh hãm).

4. Ứng dụng tiêu biểu

Với kích thước thân 140mm mạnh mẽ, CFE14 phù hợp cho các công việc:

• Hệ thống vận chuyển (Palletizing): Gắp và xếp dỡ hàng hóa trong các dây chuyền đóng gói.

• Dây chuyền lắp ráp ô tô & điện tử: Di chuyển các cụm linh kiện lớn giữa các trạm máy.

• Máy in khổ lớn & Máy cắt laser: Di chuyển đầu phun/đầu cắt trên diện tích rộng với tốc độ cao.

• Phòng sạch (Clean Room): Sử dụng trong sản xuất màn hình LCD, chất bán dẫn hoặc thiết bị y tế.

5. Ưu điểm thiết kế

• Vật liệu: Thân máy bằng hợp kim nhôm định hình chất lượng cao, chống ăn mòn và biến dạng.

• Dễ bảo trì: Cổng châm dầu được thiết kế bên ngoài, giúp bảo dưỡng định kỳ ray dẫn hướng mà không cần tháo rời toàn bộ cấu trúc kín.

• Lắp đặt linh hoạt: Dễ dàng kết hợp với các trục khác (X-Y, X-Z, X-Y-Z) để tạo thành hệ Robot Cartesian đa trục.

6. Tải xuống tài liệu 2D

CFE14-200W-400W
