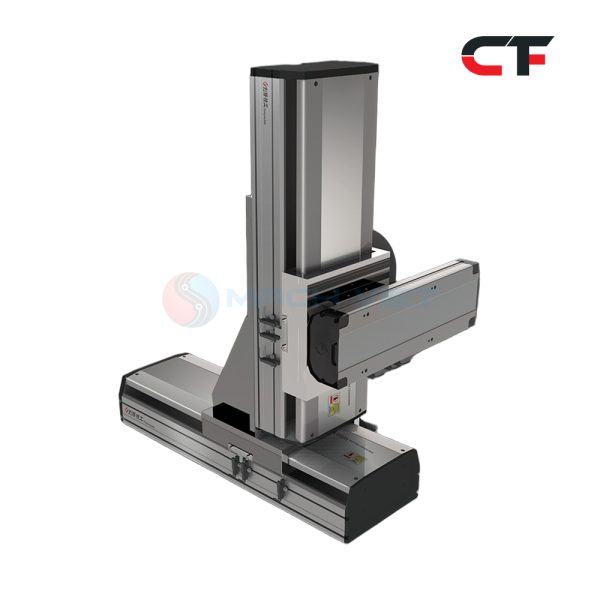

Robot đa trục vit me bi CF dòng XYS886-P

Mô tả

1. Giới thiệu chung

Robot đa trục XYS886-P là hệ thống robot tuyến tính 2 trục (X-Y) được thiết kế theo cấu hình Bàn XY (XY Table) mạnh mẽ nhất trong phân khúc. Đây là sự phối hợp đồng bộ giữa hai module đơn trục có kích thước lớn nhất của hãng: CFS20 (Trục X) và CFS20 (Trục Y).

Dòng -P đại diện cho sức mạnh tuyệt đối, được tối ưu hóa cho các ứng dụng đòi hỏi tải trọng siêu nặng và hành trình cực rộng. Việc sử dụng cùng một dòng module CFS20 cho cả hai trục giúp hệ thống đạt được độ cứng vững đồng nhất và mô-men xoắn cực đại trên toàn bộ diện tích thao tác.

2. Đặc điểm kỹ thuật nổi bật

• Sức mạnh đồng bộ (Dual CFS20): Với bản rộng module lên đến 200mm cho cả hai trục, XYS886-P là bệ đỡ vững chắc nhất cho các thiết bị công nghiệp nặng, triệt tiêu hoàn toàn rung động cơ khí.

• Độ lặp lại vị trí siêu chính xác: Sử dụng vit me bi (Ball Screw) cấp chính xác cao, đảm bảo sai số vị trí chỉ trong khoảng ±0.01mm, bất kể tải trọng mang theo là bao nhiêu.

• Hành trình siêu trường: Cả hai trục X và Y đều có khả năng mở rộng lên tới 1550mm, tạo ra vùng làm việc (Working Area) khổng lồ vượt mức $2m^2$.

• Vận hành mạnh mẽ: Tương thích với các động cơ Servo công suất từ 1.0kW đến 2.0kW, cho phép duy trì tốc độ ổn định 1000mm/s trong điều kiện khắc nghiệt nhất.

• Vật liệu đặc chủng: Thân máy bằng nhôm hợp kim định hình cường độ cao, thiết kế chuyên dụng để chịu lực xoắn và lực nén lớn.

3. Thông số kỹ thuật chi tiết

4. Ứng dụng tiêu biểu

Model XYS886-P là lựa chọn số 1 cho các giải pháp tự động hóa hạng nặng:

• Gia công phôi siêu trường: Phay CNC trung tâm, cắt laser công suất lớn, khoan trên các tấm kim loại, đá hoặc gỗ khổ lớn.

• Lắp ráp pin năng lượng mới: Di chuyển các module pin xe điện (EV) hoặc khung gầm ô tô trong dây chuyền lắp ráp tự động.

• Hệ thống đo lường công nghiệp nặng: Mang theo các máy quét 3D hạng nặng hoặc thiết bị kiểm tra không phá hủy (NDT) diện rộng.

• Robot bốc xếp pallet (Palletizing): Gắp và sắp xếp các bao kiện, thùng hàng siêu nặng với tần suất cao và độ chính xác tuyệt đối.

5. Tại sao nên chọn XYS886-P?

• Hiệu suất dẫn đầu: Khả năng chịu tải trọng và mô-men xoắn lớn nhất trong dòng robot 2 trục của CFMotion.

• Độ bền bỉ vượt thời gian: Ray dẫn hướng kép bản rộng kết hợp với hệ thống vit me bi siêu bền giúp giảm thiểu mài mòn, kéo dài tuổi thọ vận hành trên 10 năm.

• Tích hợp thông minh: Thiết kế mặt bích tiêu chuẩn cho phép kết nối linh hoạt với các hệ điều khiển PLC và Driver của Yaskawa, Mitsubishi, Siemens, Delta, Panasonic…

6. Tải xuống 2D

XYS886-P
