Robot đa trục ray tích hợp dòng XYG330-F

Mô tả

1. Giới thiệu tổng quan

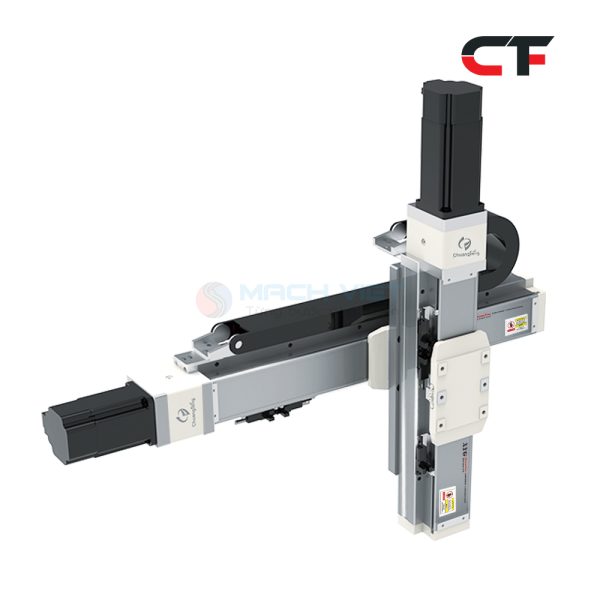

Dòng XYG330-F là hệ thống robot tọa độ Descartes cấu hình 2 trục X-Z (di chuyển theo phương ngang và phương thẳng đứng) được thiết kế theo cấu trúc Tay đỡ (Cantilever).

Đây là dòng sản phẩm trung cấp mạnh mẽ, kết hợp giữa hai module dẫn hướng vít me bi tích hợp ray (Integrated Rail) là CFG6 (Trục cơ sở X) và CFG6 (Trục tay đỡ Z). Việc sử dụng cùng một kích thước module lớn cho cả hai trục giúp tăng cường đáng kể khả năng chịu tải và độ cứng vững cho trục đứng Z.

2. Thông số kỹ thuật chi tiết

Sự kết hợp giữa hai module đồng cấp CFG6-CFG6 tạo nên sự ổn định vượt trội:

Trục X (Module cơ sở – CFG6)

• Hành trình hiệu dụng: 100mm ~ 1000mm.

• Cơ cấu truyền động: Vít me bi chính xác tích hợp ray dẫn hướng.

• Động cơ tương thích: Servo 200W / 400W.

Trục Z (Module tay đỡ – CFG6)

• Hành trình hiệu dụng: 100mm ~ 500mm.

• Cơ cấu truyền động: Vít me bi.

• Động cơ tương thích: Servo 200W / 400W (Khuyến nghị sử dụng loại có phanh thắng để đảm bảo an toàn).

• Đặc điểm: Do sử dụng module CFG6 (lớn hơn dòng XYG320-F sử dụng CFG5), trục Z của dòng này có khả năng chịu tải nặng hơn và chống rung tốt hơn khi vươn dài.

3. Ưu điểm nổi bật

• Độ cứng vững đồng nhất: Việc sử dụng module CFG6 cho cả trục đứng giúp hệ thống chịu được lực tác động và momen xoắn lớn hơn khi thao tác với vật nặng.

• Công nghệ Integrated Rail: Ray dẫn hướng được đúc và mài trực tiếp trên thân nhôm định hình, giúp tối ưu hóa độ phẳng và độ song song, mang lại chuyển động mượt mà ở tốc độ cao.

• Độ chính xác lặp lại: Duy trì ở mức cực cao ±0.01mm đến ±0.02mm, đáp ứng các tiêu chuẩn lắp ráp chính xác trong công nghiệp điện tử và bán dẫn.

• Thiết kế gọn gàng: Cấu trúc Cantilever X-Z giúp tiết kiệm diện tích lắp đặt, cho phép robot làm việc hiệu quả trong các không gian hẹp hoặc phía trên dây chuyền sản xuất.

4. Ứng dụng phổ biến

Dòng XYG330-F là lựa chọn lý tưởng cho các nhiệm vụ nâng hạ và di chuyển trong sản xuất:

• Cấp phôi và lấy sản phẩm (Loading/Unloading): Phù hợp cho các máy ép nhựa, máy dập hoặc máy CNC có tải trọng linh kiện trung bình.

• Hệ thống Vision Inspection: Di chuyển camera kiểm tra theo phương thẳng đứng và ngang để quét các vật thể có chiều cao lớn.

• Đóng gói và dán nhãn: Thao tác trên các dây chuyền đóng hộp yêu cầu tốc độ và độ chính xác ổn định.

• Lắp ráp linh kiện cơ khí: Thực hiện các thao tác nhấn, ép hoặc đặt chi tiết máy vào vị trí.

5. Tại sao chọn XYG330-F của CF Motion?

• Hiệu suất vượt trội: Tải trọng và tốc độ được tối ưu hóa nhờ cấu trúc module đồng nhất.

• Dễ dàng tích hợp: Tương thích với hầu hết các hãng động cơ Servo như Panasonic, Delta, Yaskawa…

• Hỗ trợ kỹ thuật: Cung cấp đầy đủ file CAD (2D/3D) hỗ trợ mô phỏng thiết kế nhanh chóng.

6. Tải xuống 2D

XYG330-F
