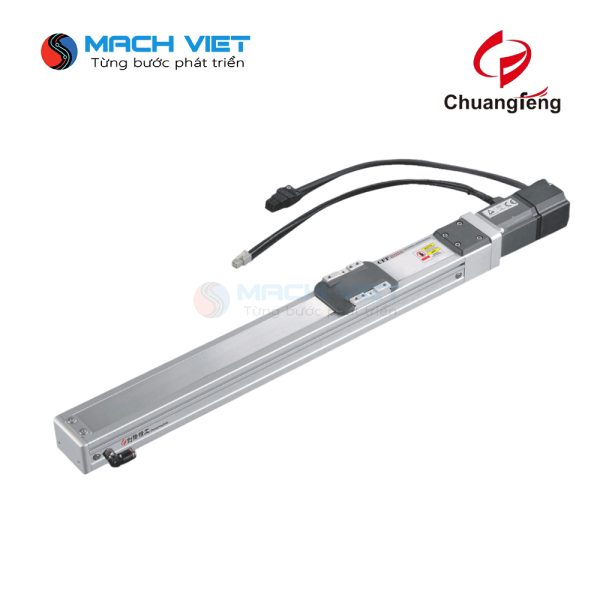

Robot đơn trục tích hợp Vít me bi kín CFF5M

Mô tả

1. Tổng quan sản phẩm

CFF5M là dòng robot đơn trục kích thước nhỏ (Miniature) với chiều rộng thân chỉ 54mm. Mặc dù có thiết kế nhỏ gọn, CFF5M vẫn được trang bị cơ cấu truyền động vít me bi (Ball Screw) và cấu trúc kín hoàn toàn (Fully Closed). Đây là giải pháp hoàn hảo cho các ứng dụng trong ngành điện tử, y tế và phòng thí nghiệm, nơi độ sạch và độ chính xác là ưu tiên hàng đầu.

2. Thông số kỹ thuật chính

• Chiều rộng thân (Body Width): 54 mm.

• Kiểu truyền động: Vít me bi (Ball Screw) chính xác cao.

• Độ lặp lại (Repeatability): ±0.01 mm.

• Hành trình tối đa (Max Stroke): Lên đến 600 mm – 800 mm.

• Tốc độ tối đa (Max Speed): Lên đến 500 mm/s (phụ thuộc vào bước vít me).

• Tải trọng định mức (Payload):

  • Tải ngang: Tối đa ~15 kg.

  • Tải dọc (Trục Z): Tối đa ~5 kg.

• Bước vít (Lead): Các tùy chọn phổ biến: 2mm, 5mm, 10mm.

3. Đặc điểm nổi bật

• Kích thước siêu gọn (Compact Size): Với chiều rộng chỉ 54mm, CFF5M dễ dàng lắp đặt vào bên trong các máy móc nhỏ gọn hoặc các hệ thống đa trục (X-Y-Z) có không gian hạn chế.

• Thiết kế kín hoàn toàn: Sử dụng dải thép không gỉ chắn bụi bảo vệ tối đa vít me và ray dẫn hướng. Thiết kế này giúp ngăn chặn bụi bẩn rơi vào bên trong và mỡ bôi trơn bắn ra ngoài, đáp ứng tiêu chuẩn phòng sạch.

• Độ chính xác cao: Thừa hưởng công nghệ vít me bi của các dòng lớn, CFF5M duy trì sai số lặp lại chỉ ±0.01mm, cực kỳ ổn định.

• Thân nhôm nhẹ và cứng: Sử dụng hợp kim nhôm chất lượng cao, giúp giảm tổng trọng lượng hệ thống nhưng vẫn đảm bảo độ cứng vững cần thiết cho các chuyển động tốc độ cao.

4. Ứng dụng phổ biến

CFF5M cực kỳ được ưa chuộng trong các lĩnh vực yêu cầu sự tinh vi:

• Ngành điện tử & Bán dẫn: Lắp ráp điện thoại, kiểm tra bảng mạch PCB, lấy và đặt các linh kiện SMD nhỏ.

• Thiết bị Y tế & Lab tự động: Hệ thống ống nghiệm, máy xét nghiệm tự động, máy phân tích mẫu.

• Máy kiểm tra thị giác (Vision Inspection): Di chuyển camera hoặc cảm biến để quét các sản phẩm nhỏ.

• Máy in & Phun keo chính xác: Đòi hỏi đường chạy mượt mà và dừng chính xác tại các điểm cực nhỏ.

5. Khả năng tích hợp

• Động cơ: Thường kết hợp với Servo Motor công suất nhỏ (50W, 100W) hoặc Step Motor NEMA 17/23.

• Kiểu lắp motor: Có thể lắp trực tiếp (Inline) hoặc lắp gấp (Side-mount) để tiết kiệm diện tích theo chiều dài.

• Linh hoạt: Dễ dàng kết hợp với các dòng CFF lớn hơn (như CFF10 hoặc CFF12) để tạo thành hệ robot đa trục (Multi-axis).

6. Tải xuống tài liệu 2D

CFF5M-100W
