Robot đơn trục tích hợp Vít me bi nửa kín CFS17

Mô tả

1. Tổng quan sản phẩm

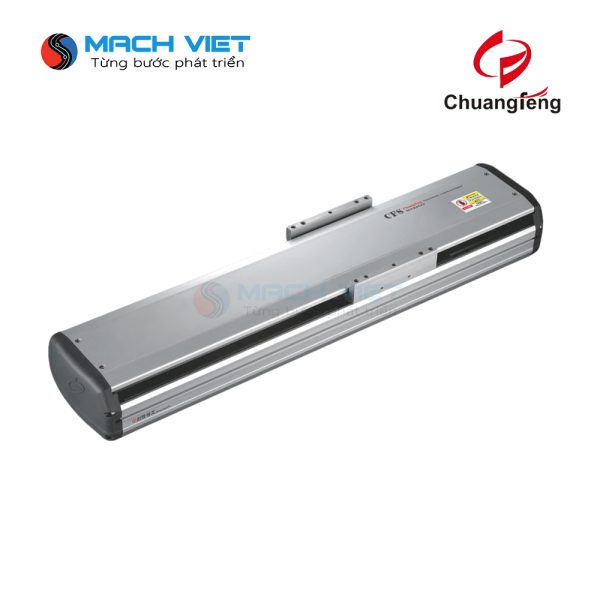

CFS17 là dòng robot đơn trục truyền động bằng Vít me bi (Ball Screw) với chiều rộng thân máy lên tới 170mm. Với thiết kế nửa kín (Semi-closed), CFS17 mang lại sự mạnh mẽ của một thiết bị công nghiệp nặng nhưng vẫn đảm bảo tính linh hoạt trong lắp đặt và cực kỳ thuận tiện cho công tác bảo trì, tra dầu định kỳ.

2. Thông số kỹ thuật ấn tượng

• Chiều rộng thân (Body Width): 170 mm.

• Kiểu truyền động: Vít me bi (Ball Screw) chính xác cao, đường kính lớn.

• Độ lặp lại (Repeatability): ±0.02 mm.

• Hành trình tối đa (Max Stroke): Lên đến 1250 mm (tùy chỉnh theo yêu cầu).

• Tốc độ tối đa (Max Speed): Khoảng 800 – 1000 mm/s (tùy thuộc vào bước vít).

• Khả năng tải trọng (Payload):

  • Tải ngang: Tối đa lên đến 110 kg – 120 kg.

  • Tải dọc (Trục Z): Tối đa khoảng 40 – 50 kg.

• Bước vít (Lead): Các tùy chọn phổ biến: 5mm, 10mm, 20mm.

3. Đặc điểm nổi bật

• Độ cứng cơ khí siêu cấp: Với bề rộng thân 170mm, CFS17 có khả năng chống mô-men xoắn (Pitch, Roll, Yaw) tuyệt vời. Điều này giúp thiết bị vận hành cực kỳ ổn định, không bị rung lắc ngay cả khi mang tải trọng cồng kềnh hoặc tâm tải lệch xa trục.

• Thiết kế nửa kín (Semi-closed): Thân nhôm bảo vệ vít me và ray từ hai bên, trong khi mặt trên để hở giúp tản nhiệt tối ưu cho hệ thống truyền động khi làm việc cường độ cao. Thiết kế này cũng giúp việc vệ sinh và bôi trơn hệ thống trở nên nhanh chóng, giảm thiểu thời gian dừng máy.

• Hệ thống dẫn hướng chịu tải nặng: Trang bị các thanh ray tuyến tính bản lớn, giúp phân bổ lực đều và tăng cường tuổi thọ cho các con trượt.

• Lực đẩy mạnh mẽ: Nhờ sử dụng vít me bi đường kính lớn, CFS17 có thể tạo ra lực đẩy tuyến tính rất lớn, phù hợp cho các ứng dụng ép, nén hoặc nâng hạ vật nặng.

4. Ứng dụng trọng điểm

CFS17 là lựa chọn lý tưởng cho các hệ thống tự động hóa hạng nặng:

• Trục Z cho Robot Gantry: Nhờ khả năng tải dọc lớn và độ chính xác lặp lại hoàn hảo, CFS17 thường được dùng làm trục đứng để nâng hạ các linh kiện nặng như khối pin, động cơ.

• Máy gia công CNC & Laser: Di chuyển các đầu cắt hoặc công cụ nặng với độ chính xác vị trí cực cao.

• Dây chuyền lắp ráp ô tô: Sử dụng trong các khâu ép nén linh kiện hoặc di chuyển các bộ phận khung gầm.

• Thiết bị thử nghiệm công nghiệp: Làm bàn trượt chính xác để kiểm tra độ bền hoặc đo lường các sản phẩm kích thước lớn.

5. Tùy chọn lắp đặt & Tích hợp

• Động cơ: Thường kết hợp với Servo Motor công suất từ 750W đến 1500W.

• Kiểu lắp motor: Hỗ trợ lắp trực tiếp (Inline) hoặc lắp song song (Side-mount) để tối ưu hóa không gian.

• An toàn: Luôn khuyến nghị lắp thêm phanh (Brake) điện từ khi sử dụng cho ứng dụng trục đứng để tránh rơi tải khi mất điện.

6. Tải xuống tài liệu 2D

CFS17
