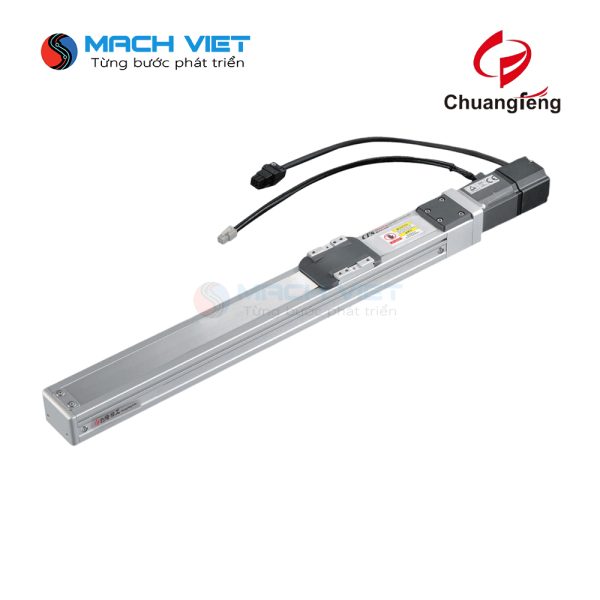

Robot đơn trục tích hợp Vít me bi nửa kín CFS5M

Mô tả

1. Tổng quan sản phẩm

CFS5M là dòng robot đơn trục (Linear Module) có kích thước nhỏ gọn nhất trong phân khúc CFS với chiều rộng thân máy chỉ 54mm. Sản phẩm sử dụng cơ cấu truyền động Vít me bi (Ball Screw) và thiết kế nửa kín (Semi-closed). Thiết kế này giúp tối ưu hóa trọng lượng, dễ dàng tản nhiệt và cực kỳ thuận tiện cho việc bảo trì trong các ứng dụng máy móc tinh vi.

2. Thông số kỹ thuật chính

• Chiều rộng thân (Body Width): 54 mm.

• Kiểu truyền động: Vít me bi (Ball Screw) chính xác cao.

• Độ lặp lại (Repeatability): ±0.02 mm.

• Hành trình tối đa (Max Stroke): Lên đến 600 mm – 800 mm.

• Tốc độ tối đa (Max Speed): Khoảng 250 – 500 mm/s (tùy thuộc vào bước vít).

• Tải trọng định mức (Payload):

  • Tải ngang: Tối đa ~15 kg.

  • Tải dọc (Trục Z): Tối đa ~5 kg.

• Bước vít (Lead): Các tùy chọn phổ biến: 2mm, 5mm, 10mm.

3. Đặc điểm nổi bật

• Kích thước siêu nhỏ gọn: Với bề rộng chỉ 54mm, CFS5M là lựa chọn lý tưởng để tích hợp vào các thiết bị để bàn, máy xét nghiệm y tế hoặc các hệ thống đa trục (X-Y-Z) mini.

• Thiết kế nửa kín (Semi-closed): Thân nhôm bảo vệ hệ thống ray dẫn hướng và vít me từ hai bên. Phần rãnh hở mặt trên giúp việc tra dầu bôi trơn định kỳ trở nên dễ dàng mà không cần tháo dỡ phức tạp.

• Độ chính xác ổn định: Mặc dù kích thước nhỏ, CFS5M vẫn duy trì độ lặp lại ±0.02mm, vượt trội hơn nhiều so với các dòng dây đai cùng kích thước.

• Vận hành êm ái: Nhờ sự phối hợp chính xác giữa vít me bi và ray dẫn hướng tuyến tính đơn, thiết bị hoạt động với độ ồn thấp và độ mượt mà cao.

4. Ứng dụng phổ biến

Robot đơn trục CFS5M được ứng dụng rộng rãi trong các lĩnh vực tinh vi:

• Ngành điện tử: Lắp ráp điện thoại, kiểm tra bảng mạch PCB, lấy và đặt các linh kiện SMD nhỏ.

• Y tế & Phòng thí nghiệm: Máy phân tích mẫu, hệ thống di chuyển ống nghiệm tự động.

• Máy kiểm tra thị giác (Vision Inspection): Di chuyển camera hoặc cảm biến để quét các sản phẩm kích thước nhỏ.

• In 3D và Phun keo chính xác: Đòi hỏi chuyển động mượt mà trong không gian hẹp.

5. Khả năng tích hợp & Phụ kiện

• Động cơ: Thường kết hợp với Servo Motor công suất nhỏ (50W, 100W) hoặc Step Motor NEMA 17.

• Kiểu lắp motor: Hỗ trợ lắp trực tiếp (Inline) hoặc lắp song song (Side-mount) để giảm chiều dài tổng thể.

• An toàn: Có thể tích hợp phanh (Brake) cho ứng dụng trục đứng để tránh rơi tải và các cảm biến hành trình mini.

6. Tải xuống tài liệu 2D

CFS5M
