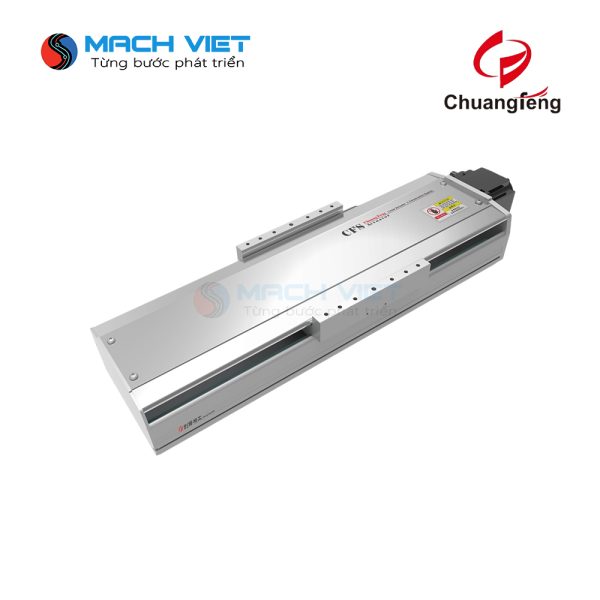

Robot đơn trục tích hợp Vít me bi nửa kín CFS27

Mô tả

1. Tổng quan sản phẩm

CFS27 là “quái vật” trong dòng robot đơn trục truyền động bằng Vít me bi (Ball Screw) với chiều rộng thân máy lên tới 270mm. Sản phẩm này được thiết kế để xử lý các ứng dụng siêu tải trọng yêu cầu độ chính xác định vị ở mức micromet. Cấu trúc nửa kín (Semi-closed) giúp thiết bị vận hành bền bỉ, tản nhiệt cực tốt và dễ dàng bảo trì trong môi trường công nghiệp nặng.

2. Thông số kỹ thuật ấn tượng

• Chiều rộng thân (Body Width): 270 mm (Rộng nhất trong dòng CFS).

• Kiểu truyền động: Vít me bi (Ball Screw) đường kính lớn, gia cường chịu lực.

• Độ lặp lại (Repeatability): ±0.01 mm đến ±0.02 mm.

• Hành trình tối đa (Max Stroke): Lên đến 1250 mm (Tùy chỉnh theo yêu cầu kỹ thuật).

• Khả năng tải trọng (Payload):

  • Tải ngang: Tối đa lên đến 200 – 250 kg.

  • Tải dọc (Trục Z): Tối đa khoảng 80 – 100 kg.

• Tốc độ tối đa: Lên đến 1000 mm/s (Phụ thuộc vào bước vít và công suất Servo).

• Bước vít (Lead): Các tùy chọn linh hoạt: 5mm, 10mm, 20mm, 32mm.

3. Đặc điểm thiết kế nổi bật

• Độ cứng vững tuyệt đối: Thân nhôm định hình 270mm với cấu trúc gân chịu lực siêu dày, giúp triệt tiêu hoàn toàn rung động và chống momen xoắn ở mức cao nhất hiện nay trên thị trường robot đơn trục.

• Thiết kế nửa kín (Semi-closed) thông minh: Khung nhôm bao bọc bảo vệ hệ thống từ hai bên, mặt trên để hở giúp tản nhiệt nhanh chóng cho vít me khi hoạt động liên tục với tải trọng nặng (High duty cycle).

• Bảo trì thuận tiện: Thiết kế này cho phép kỹ thuật viên tra dầu mỡ trực tiếp vào ray và vít me mà không cần tháo lắp các tấm chắn phức tạp, giúp giảm tối đa thời gian dừng máy.

• Hệ thống dẫn hướng siêu tải: Trang bị các đường ray tuyến tính bản lớn loại Heavy Duty, đảm bảo chuyển động mượt mà, chính xác ngay cả khi trọng tâm tải lệch xa trục trung tâm.

4. Ứng dụng trọng điểm

Với sức mạnh cơ khí vượt trội, CFS27 là lựa chọn số 1 cho các đại dự án:

• Trục Z cho hệ Gantry khổng lồ: Nâng hạ các bộ phận đúc nguyên khối, khung sườn ô tô hoặc các khối pin xe điện nặng hàng trăm kg.

• Máy gia công CNC & Laser siêu nặng: Làm trục di chuyển cho các đầu máy gia công công suất lớn, yêu cầu độ ổn định tuyệt đối khi vận hành.

• Hệ thống nén và ép lắp ráp công nghiệp: Sử dụng lực đẩy cực lớn của vít me bi để thực hiện các công đoạn ép cơ khí chính xác.

• Ngành hàng không & Đóng tàu: Di chuyển các thiết bị đo lường hoặc đầu hàn tự động trên các cấu trúc siêu trường siêu trọng.

5. Khả năng tích hợp & Phụ kiện

• Động cơ: Phù hợp với High-torque Servo Motor công suất từ 2kW đến 5kW.

• Kiểu lắp motor: Hỗ trợ lắp motor thẳng hàng (Inline) để truyền lực tối đa hoặc lắp song song (Side-mount) để tiết kiệm không gian.

• An toàn: Tích hợp sẵn rãnh lắp cảm biến hành trình và tùy chọn phanh điện từ (Brake) cho ứng dụng trục đứng để tránh rơi tải khi mất điện.

6. Tải xuống tài liệu 2D

CFS27-1500W
