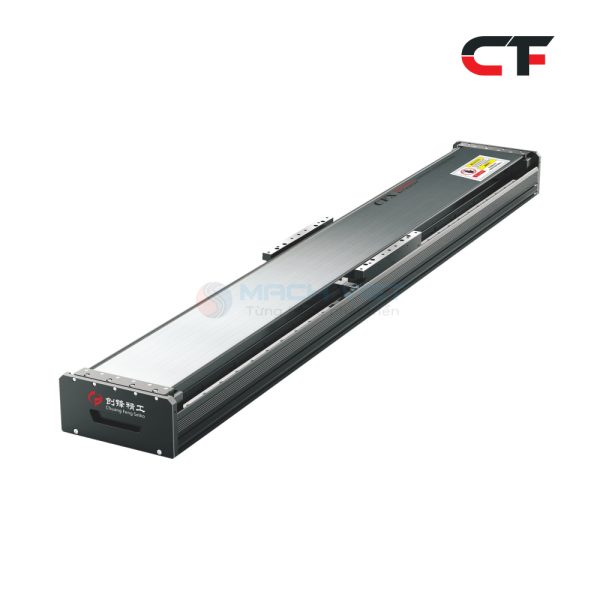

Động cơ tuyến tính (Linear Motor) CFX25

Mô tả

CFX25 đại diện cho đỉnh cao về sức mạnh và hành trình trong dòng mô-đun động cơ tuyến tính của CFMotion. Được thiết kế để thay thế hoàn hảo cho các hệ thống vít me bi lớn hoặc truyền động thanh răng – bánh răng, CFX25 mang đến sự kết hợp vô song giữa lực đẩy cực đại, hành trình siêu dài và độ chính xác tuyệt đối.

1. Đặc điểm nổi bật

• Lực đẩy siêu mạnh: Khả năng tạo ra lực đẩy lên tới hàng nghìn Newton, cho phép di chuyển các cấu kiện máy hạng nặng với gia tốc lớn.

• Kết cấu chịu tải kép: Sử dụng hệ thống ray dẫn hướng tuyến tính song song kích thước lớn, giúp chịu được mô-men xoắn và tải trọng động cực cao từ mọi hướng.

• Hành trình mở rộng tối đa: Thiết kế mô-đun thông minh cho phép ghép nối các đường ray nam châm để đạt hành trình làm việc lên đến gần 6 mét mà không làm suy giảm độ chính xác.

• Độ tin cậy công nghiệp: Hoạt động ổn định trong môi trường sản xuất khắc nghiệt, không có bộ phận hao mòn cơ khí (như đai hay vít me), giúp giảm thiểu chi phí dừng máy.

2. Thông số kỹ thuật ấn tượng

CFX25 sở hữu các chỉ số hiệu suất dẫn đầu phân khúc:

• Lực đẩy liên tục (Rated Force): 454N – 1362N (Tùy chọn số lượng cuộn dây trong mover).

• Lực đẩy cực đại (Peak Force): 1105N – 3315N (Xử lý các tải trọng nặng nhất với khả năng bứt tốc mạnh mẽ).

• Tốc độ tối đa (Max Speed): Lên đến 4 m/s.

• Hành trình tối đa (Max Stroke): Từ 100mm đến 5732mm.

• Độ chính xác lặp lại: ±0.002mm (Kết hợp với thước đo tuyến tính cao cấp).

• Gia tốc tối đa: Lên tới 5G (tùy thuộc vào tải trọng).

3. Cấu tạo và Công nghệ cốt lõi

• Mover (Phần động): Chứa các cuộn dây đồng mật độ cao, tích hợp cảm biến Hall và cảm biến bảo vệ nhiệt độ để đảm bảo an toàn khi vận hành ở cường độ cao.

• Magnet Track (Phần tĩnh): Nam châm vĩnh cửu đất hiếm được bảo vệ bởi lớp phủ chống oxy hóa, đảm bảo lực từ không suy giảm theo thời gian.

• Thân Module: Hợp kim nhôm đúc hoặc thép cường lực với rãnh chữ T (T-slot) tiện lợi cho việc gá đặt cảm biến và phụ kiện.

• Hệ thống bôi trơn: Các khối trượt trên ray dẫn hướng được thiết kế có rãnh bơm mỡ tập trung, giúp bảo trì hệ thống cơ khí dễ dàng.

4. Ứng dụng trọng điểm

CFX25 là linh hồn của các hệ thống tự động hóa hạng nặng:

• Máy cắt Laser sợi quang (Fiber Laser): Di chuyển cầu gantry nặng với tốc độ cao và độ ổn định tuyệt vời.

• Robot Gantry 3 trục cỡ lớn: Làm trục cơ sở (trục X) cho các hệ thống bốc xếp hàng hóa pallet hoặc vận chuyển linh kiện ô tô.

• Sản xuất tấm Pin năng lượng mặt trời: Di chuyển các tấm kính và khung lớn trên hành trình dài.

• Công nghệ In 3D công nghiệp & CNC: Các đầu in hoặc đầu gia công nặng yêu cầu chuyển động mịn, không rung động.

• Ngành Hàng không: Hệ thống quét kiểm tra thân máy bay và các cấu kiện siêu trường siêu trọng.

5. Lợi ích khi sử dụng CFX25

Với CFX25, doanh nghiệp không chỉ nhận được một bộ truyền động, mà là một giải pháp nâng tầm năng suất. Khả năng vận hành “không tiếp xúc” giúp loại bỏ hoàn toàn độ rơ (backlash) và rung động cơ khí, từ đó nâng cao chất lượng bề mặt sản phẩm gia công và kéo dài tuổi thọ toàn bộ máy móc.

6. Tải xuống 2D

CFX25-1
