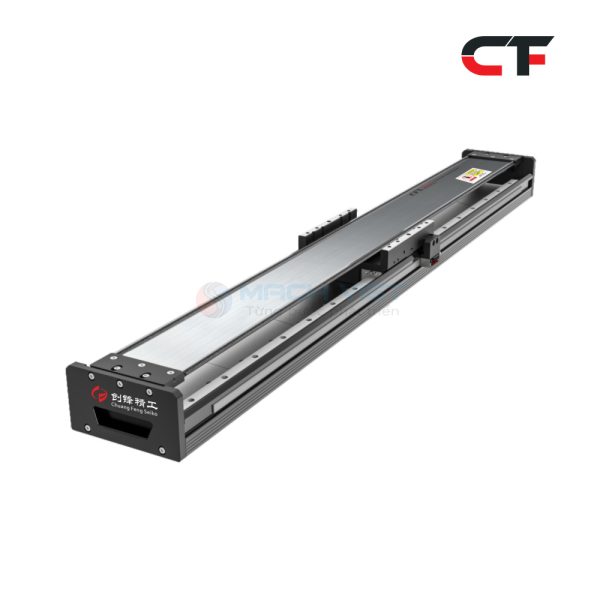

Động cơ tuyến tính (Linear Motor) CFX14

Mô tả

CFX14 là giải pháp truyền động tuyến tính cao cấp thuộc dòng CFX Series của CFMotion. Với kích thước khung lớn hơn và khả năng chịu tải vượt trội so với dòng CFX10, CFX14 được thiết kế để xử lý các ứng dụng công nghiệp nặng hơn nhưng vẫn duy trì được độ chính xác tuyệt đối và tốc độ vận hành cực nhanh.

1. Đặc điểm nổi bật

• Hiệu suất mạnh mẽ: Cung cấp lực đẩy lớn hơn, phù hợp cho các hệ thống vận chuyển tải trọng trung bình đến nặng trong dây chuyền tự động hóa.

• Công nghệ truyền động trực tiếp (Direct Drive): Loại bỏ hoàn toàn các thành phần trung gian như trục vít me hay dây đai, giúp giảm thiểu ma sát, tiếng ồn và sai số tích lũy.

• Độ chính xác và Phản hồi nhanh: Tích hợp hệ thống thước đo tuyến tính (Encoder) độ phân giải cao, đảm bảo vị trí dừng chính xác đến từng micromet.

• Vận hành ổn định ở tốc độ cao: Duy trì chuyển động mượt mà ngay cả khi hoạt động ở vận tốc tối đa 5m/s.

• Thiết kế dạng Module: Dễ dàng tích hợp vào các hệ thống Robot Cartesian (X-Y-Z) hoặc các máy móc chuyên dụng.

2. Thông số kỹ thuật chi tiết

• Lực đẩy liên tục (Rated Force): 226N – 449N (tùy thuộc vào cấu hình cuộn dây).

• Lực đẩy cực đại (Peak Force): 519N – 1032N (khả năng bứt tốc mạnh mẽ).

• Tốc độ tối đa (Max Speed): Lên đến 5 m/s.

• Hành trình tối đa (Max Stroke): Từ 168mm đến 5800mm (có khả năng mở rộng hành trình cực dài).

• Độ chính xác lặp lại: ±0.002mm (khi sử dụng kèm Encoder phù hợp).

• Tải trọng tối đa: Cao hơn đáng kể so với dòng CFX10, đáp ứng tốt cho các chi tiết máy nặng.

3. Cấu tạo và Vật liệu

• Thân vỏ: Hợp kim nhôm cường độ cao, được gia công CNC chính xác để đảm bảo độ thẳng và độ phẳng.

• Nam châm: Sử dụng nam châm vĩnh cửu lực từ mạnh, độ bền cao.

• Hệ thống dẫn hướng: Thanh dẫn hướng tuyến tính kép giúp tăng khả năng chịu tải trọng và mô-men xoắn lớn.

• Bảo vệ: Có các tùy chọn nắp che bụi (cover) để bảo vệ linh kiện bên trong khỏi môi trường sản xuất công nghiệp.

4. Ứng dụng tiêu biểu

Động cơ tuyến tính CFX14 là lựa chọn hàng đầu cho các ngành:

• Cắt Laser & CNC: Di chuyển đầu cắt với tốc độ cao và độ ổn định tuyệt đối.

• Sản xuất Pin & Năng lượng mới: Các công đoạn lắp ráp cell pin cần tốc độ và hành trình dài.

• Lắp ráp Ô tô: Hệ thống cánh tay robot vận chuyển linh kiện giữa các trạm.

• In ấn công nghiệp khổ lớn: Di chuyển đầu in trên hành trình dài với tốc độ không đổi.

• Kiểm tra chất lượng (Vision Inspection): Di chuyển camera quét các sản phẩm kích thước lớn.

5. Ưu thế khi sử dụng CFX14

Việc nâng cấp lên dòng CFX14 giúp doanh nghiệp giải quyết bài toán về “Tốc độ – Tải trọng – Hành trình”. Sản phẩm không chỉ giúp tăng năng suất vượt trội mà còn giảm thiểu chi phí bảo trì định kỳ so với các cơ cấu truyền động cơ khí truyền thống.

6. Tải xuống 2D

CFX14-1
